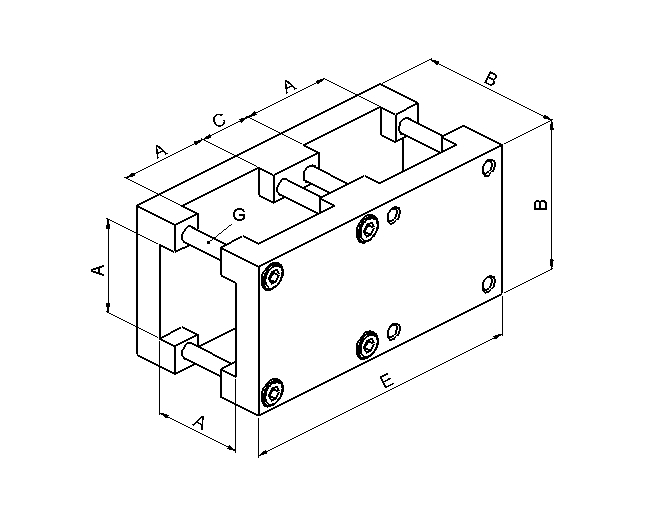

Universal - Element UN

Zum Verbinden zweier paralleler Rohre oder zum Verbinden eines Rohrendes mit einem senkrecht dazu stehenden Rohr (T – Verbindung oder Eckverbindung). Die beiden Rohre sollten möglichst gleich stark sein.
Bei Bestellung bitte Größe angeben! Bestellbeispiel: UN 40



A B C D E F G H J K L M N O P R S X
Größe 20 20 36 16 8 72 108 M 4 64 66 10 64 50 26 6 60 54 17 19
Größe 30 30 50 20 10 100 150 M 5 90 90 10 90 70 38 8 80 76 20 26
Größe 40 40 64 24 12 128 192 M 6 116 114 10 116 90 50 10 100 100 26 33
Größe 50 50 80 30 15 160 240 M 8 145 140 10 140 110 62 12 120 125 34 42
Größe 60 60 100 40 20 200 300 M 10 180 170 10 170 135 75 14 52
Größe 80 80 120 40 20 240 360 M 12 220 210 10 200 160 95 18 62
