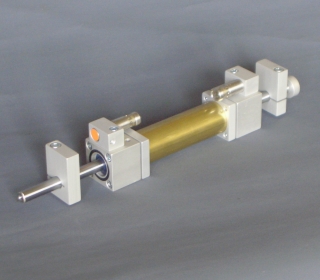

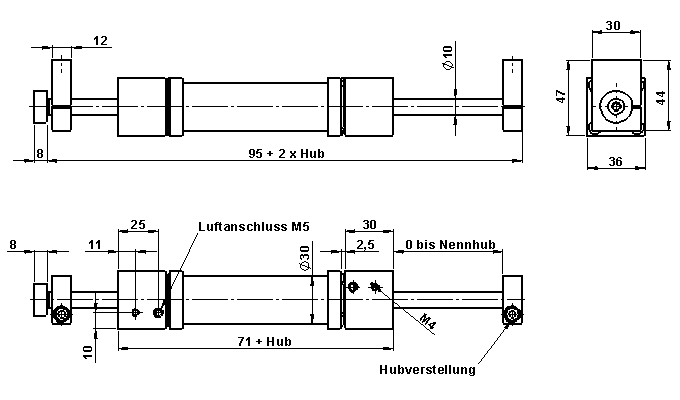

ZP 25 / ZM 25 | Technische Daten | Abmessungen | Zubehör






        Einsatzgebiet:

         - Universelle Einsatzmöglichkeit
         - Einfache und schnelle Hubverstellung durch
           klemmbaren Anschlag direkt auf
           der Kolbenstange
         - Explosionssichere Ausführung durch
           pneumatische Endschalter
         - Endlagendämpfung in jeder Hublage

        Anwendungsbeispiele:

         - Handlingsaufgaben
         - Pick & Place Anwendungen, kombinierbar mit
           Lineartaktsystemen oder Rundschalttellern

        Hublängen (mm):      - 50, 75, 100, 150, 200 (Standard)
         - Sonderlängen auf Anfrage
        Antrieb:      - Pneumatischer Zylinder Ø25
        Antriebskraft:      - 200 N bei 5 bar
        Betriebsdruck:      - max. 8 bar
        Hubverstellung      - Stufenlos, 0 bis Nennhub, über klemmbare Anschläge auf der
           Kolbenstange
        Endlagendämpfung
        ZP 25:
    		      - Pneumatische Dämpfung
         - Gute Dämpfungseigenschaften
         - Nur in schmutzfreien Bereichen einzusetzen



        Endlagendämpfung
        ZM 25:
    		      - Mechanische Dämpfung
         - Geringer Dämpfungsweg
         - Unempfindlich gegenüber Schmutz (mech. Abstreifer)



        Endlagenabfrage:     Elektrisch:
         - Halter für Näherungsschalter M 12 x 1 (optional)

        Pneumatisch:
         - Aufschraubbare Endschalter (optional)

        Elektrische und pneumatische Zylinderköpfe nicht identisch!
        Bitte bei Bestellung beachten!
        Einbaulage:      - Beliebig
        Befestigung:      - Klemmung am Zylinderrohr Ø 30
        Gewicht:      - 0,4 kg plus 0,3 kg je weitere 100 mm Hub
        Werkstoffe:      - Aluminium eloxiert
         - Schrauben verzinkt
        Führungselemente:      - Kolbenstange Stahl verchromt
         - Zylinderrohr Messing
         - Führungsbuchse Delrin
         - Dichtungen NBR

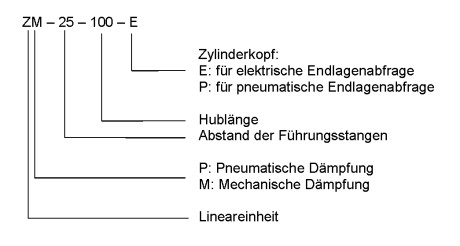

        Bestellbeispiel: ZM - 25 - ... - . - .

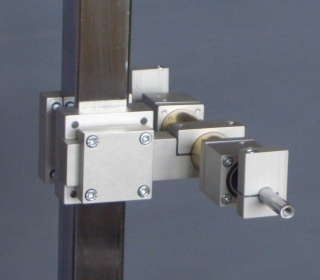

    		    Klemmstück:

         - Klemmelement zum fixieren
           des Zylinders

         - Zum nachträglichen Anbau

         - Weitere Befestigungsmöglichkeiten
           durch HK-Elemente KR 30 und RK 43

         - Universell einsetzbar für alle Hublängen

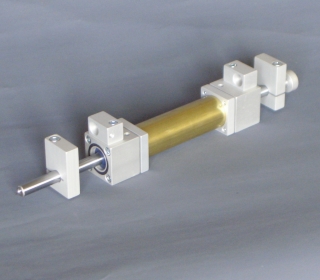

    		    Halter für Näherungsschalter:

         - Halter mit Gewinde M 12 x 1
           zur Befestigung am Zylinderkopf

        Bezeichnung: ZM - 25 - NJ

        Weiteres Zubehör:
        Drosseln (mm):      - M5 Gewinde
         - Geschwindigkeitsdrosselung direkt am Zylinder
        Näherungsschalter:      - Außengewinde M 12 x 1
         - Schaltabstand Stahl: 4 mm
        Endschalter:      - Pneumatische Abfrage der Endlage
         - Hub: 3mm
        Kabeldose mit geradem Stecker:      - Kabeldose zu Näherungsschalter M 12 x 1
         - Einsetzbar für Hublängen 150 mm und 200 mm
        Kabeldose mit gewinkeltem Stecker:      - Kabeldose zu Näherungsschalter M 12 x 1
         - Einsetzbar für alle Hublängen
