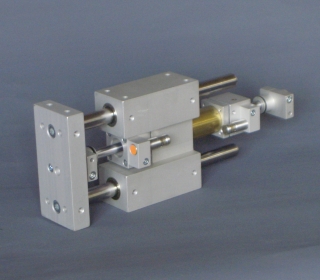

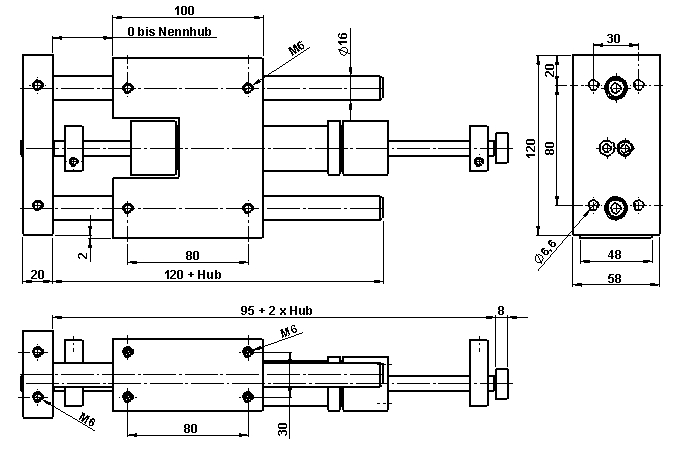

LP 80 / LM 80 | Technische Daten | Abmessungen | Zubehör






        Einsatzgebiet:

         - Universelle Einsatzmöglichkeit
         - Einfache und schnelle Hubverstellung durch
           klemmbaren Anschlag direkt auf
           der Kolbenstange
         - Explosionssichere Ausführung durch
           pneumatische Endschalter
         - Pneumatische Zylinder parallel zur Führung
         - Endlagendämpfung in jeder Hublage

        Anwendungsbeispiele:

         - Handlingsaufgaben
         - Pick & Place Anwendungen, kombinierbar mit
           Lineartaktsystemen oder Rundschalttellern

        Hublängen (mm):      - 50, 75, 100, 150, 200 (Standard)
         - Sonderlängen auf Anfrage
        Antrieb:      - Pneumatischer Zylinder Ø25 (ZP 25 / ZM 25)
        Antriebskraft:      - 200 N bei 5 bar
        Betriebsdruck:      - max. 8 bar
        Hubverstellung      - Stufenlos, 0 bis Nennhub, über klemmbare Anschläge auf der
           Kolbenstange
        Endlagendämpfung
        LP 80:
    		      - Pneumatische Dämpfung
         - Gute Dämpfungseigenschaften
         - Nur in schmutzfreien Bereichen einzusetzen



        Endlagendämpfung
        LM 80:
    		      - Mechanische Dämpfung
         - Geringer Dämpfungsweg
         - Unempfindlich gegenüber Schmutz (mech. Abstreifer)



        Endlagenabfrage:     Elektrisch:
         - Halter für Näherungsschalter M 12 x 1 (optional)

        Pneumatisch:
         - Aufschraubbare Endschalter (optional)

        Elektrische und pneumatische Zylinderköpfe nicht identisch!
        Bitte bei Bestellung beachten!
        Einbaulage:      - Beliebig
        Befestigung:      - vier Gewinde M6
        Gewicht:      - 2,1 kg plus 0,65 kg je weitere 100 mm Hub
        Werkstoffe:      - Aluminium eloxiert
         - Schrauben verzinkt
        Führungselemente:      - Gehärtete Führungsstangen, optional rostfrei
         - Kugelrollführungen
         - Zylinderrohr Messing
         - Führungsbuchse Delrin
         - Dichtungen NBR

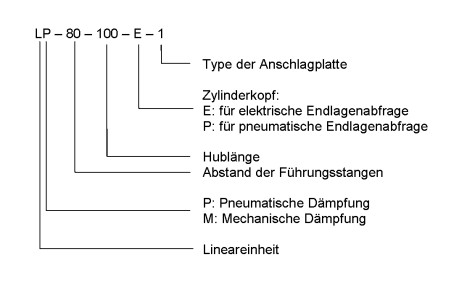

        Bestellbeispiel: LP - 80 - ... - . - .



    Anschlagplatten - Bitte bei Bestellung angeben!

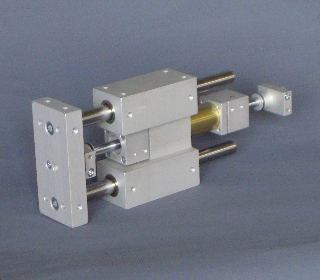

    		    Anschlagplatte 1:

         - Universelle Anschlagplatte
         - Geeignet zum Verbinden mit LP 70 / LM 70
         - Drehbar um 180°

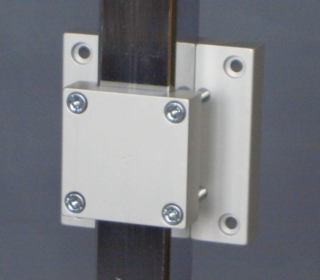

    		    Adapterplatte:

         - Verbindung der Lineareinheit mit
           einem Profilrohr

         - Weitere Befestigungsmöglichkeiten
           durch HK-Elemente

         - Universell einsetzbar für alle Hublängen

        Bezeichnung:
        für Rohr 30 x 30: LP - 80 - AP - 30
        für Rohr 40 x 40: LP - 80 - AP - 40
        für Rohr 50 x 50: LP - 80 - AP - 50

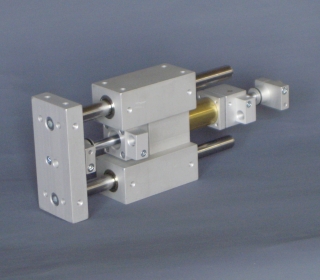

    		    Halter für Näherungsschalter:

         - Halter mit Gewinde M 12 x 1
           zur Befestigung am Zylinderkopf

        Bezeichnung: LP - 80 - NJ

        Weiteres Zubehör:
        Drosseln (mm):      - M5 Gewinde
         - Geschwindigkeitsdrosselung direkt am Zylinder
        Näherungsschalter:      - Außengewinde M 12 x 1
         - Schaltabstand Stahl: 4 mm
        Endschalter:      - Pneumatische Abfrage der Endlage
         - Hub: 3mm
        Kabeldose mit geradem Stecker:      - Kabeldose zu Näherungsschalter M 12 x 1
         - Einsetzbar für Hublängen 150 mm und 200 mm
        Kabeldose mit gewinkeltem Stecker:      - Kabeldose zu Näherungsschalter M 12 x 1
         - Einsetzbar für alle Hublängen
